Switch HP 1920 – Configuration LACP

Après avoir apprécié les séries HP 1810 et leur interface user friendly, j’ai décidé de passer à la gamme au dessus, à savoir les HP 1920 … quelle a été ma déception en voyant l’interface austère et complètement différente tout droit venue de 3COM.

Après déballage, le réflexe est de se mettre sur le range 192.168.2.xxx pour se connecter facilement, mais non qui dit nouvelle version dit nouvelle IP, mais plutôt qu’une IP facile et identique ils se sont dit que ça serait mieux d’emmerder le monde avec une ip en 169.254.xxx.xxx et bien sur jamais la même sur chaque switch, suupeer le stagiaire à proposé une idée …

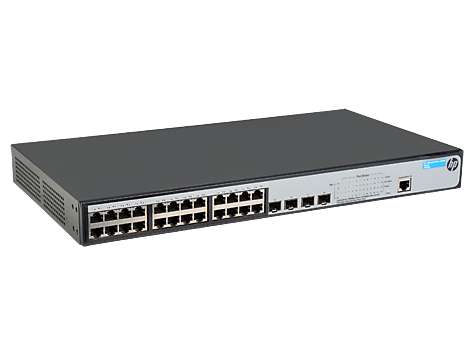

HP1920

Bref, après une aventure pour essayer de me connecter dessus, je me lance dans la configuration en console, ça ne peux pas être pire … l’avantage c’est que la configuration de l’ip est plutôt simple.

ipsetup ip-address x.x.x.x xx.xx.xx.xx (x pour l’IP et xx pour le masque)

Une fois l’ip configuré on change son range, on se connecte et enfin l’interface apparaît, avec en prime un espèce de captcha complètement inutile …

La configuration du LACP à été un vrai parcours du combattant, car une fois avoir configuré normalement comme tout bon switch, on se retrouve avec une erreur « The port’s configuration is improper for being attached » …

Pour résoudre ceci vous avez en gros 3 choses à vérifier :

  • Le nouveau port Trunk créer soit en mode Access puis en mode Trunk (Oui oui, le trunk direct n’est pas accepté !)
  • Que le Spanning Tree (STP) ne soit pas activé sur les ports, dans mon cas j’ai du modifier manuellement en sortant la config, supprimant la ligne du Spanning Tree et en réimportant, via l’interface web impossible …
  • Vérifier que le Trunk est sur le VLAN1 mais sur ce point je n’ai pas de certitude, je n’avais plus envie de tester sur la fin …

Pour conclure, toute les interfaces HP ne sont pas les même ne vous faites pas avoir si vous êtes habitué, de plus leurs câble console est spécifique HP et bien sur ils ne faut pas configurer en 9600 Bauds mais en 38400

Pour la mise à jour Firmware –> HP My Networking

Edit d’après le commentaire de Simone :

1) Supprimer l’interface avec l’erreur.
2) Créer une nouvelle interface d’aggrégation avec « LCP Dynamic » puis sélectionner les ports désirés (ex. port 23 & 24) qui feront partie de la nouvelle interface.
3) Passer le port en mode « Hybrid » (port 23 & 24).
4) Dans la section VLAN, l’interface et ses ports (23 & 24) on le VLAN par défaut en « Untagged », sélectionner les VLAN que vous voulez taguer dans « Aggregation link » (ne pas utiliser le port 23 ou 24!) un message vous informe que le port va être configuré en Hybrid (choisir ok).
5) Vérifier que l’erreur n’apparaît plus « The port’s configuration is improper for being attached ».
